HMSFD21-SD
HMSFD21-SD Smoke Detector는 고감도 센서를 이용해 연기 감지에 탁월한 성능을 보이며, 설치 및 유지 관리가 용이한 DUCT용 연기 감지 및 경보 제어기기입니다.
HMSFD21-SD Smoke Detector는 고감도 센서를 이용해 연기 감지에 탁월한 성능을 보이며, 설치 및 유지 관리가 용이한 DUCT용 연기 감지 및 경보 제어기기입니다.
이 제품은 높은 감도와 정확한 연기 감지를 제공하는 센서를 사용하여, DUCT 내에서 연기를 신속하고 정확하게 감지합니다.
HMSFD21-SD는 유속 1.0~25m/s 범위 내에서 DUCT에 설치할 수 있으며, 다양한 크기의 환기 시스템에 적합합니다.
광전식 감지기를 사용하여 연기를 탐지하며, 이를 통해 더욱 정확하고 빠르게 연기를 감지할 수 있습니다.
연기가 감지되면 24VDC의 알람 신호를 통해 팬, 블로워 및 기타 시스템을 제어할 수 있습니다. 이 신호는 Relay Buzzer 또는 Annunciator에 연결되어 경고음을 발하거나 경고를 표시합니다.
DUCT 내에서 연기가 사라지거나 정상 상태로 복귀하더라도, 알람 상태는 계속 유지되며, Reset 버튼을 눌러야만 초기 상태로 복귀됩니다. 이는 연기 감지 후 신뢰성 있는 경고를 보장합니다.
정상 상태에서 Trouble Contact는 항상 출력되며, 센서 고장, 센서 분리, 전원 장애 및 리셋 기능 작동 시 문제가 발생합니다. 이러한 문제가 발생하면 녹색 LED가 점멸하고 Trouble Contact의 출력은 정지됩니다.
전원 공급 시 우측 PCB 내의 녹색 LED는 항상 켜져 있습니다. 전원이 차단되거나 감지 센서가 분리되면 LED가 꺼집니다.
Trouble Contact은 문제 발생 시 작동을 멈추며, 단자 10번과 11번에서 상태를 확인할 수 있습니다. 이는 감지기 고장, 센서 분리, 전원 문제 등이 발생했음을 나타냅니다.
테스트를 위해 감지기에 연기를 쏘면, 센서와 알람 릴레이가 작동합니다. 감지기에 부착된 적색 LED가 점등되며, 고전류 릴레이(단자 12~17)와 저전류 릴레이(단자 8, 9)가 작동합니다. 또한 Alarm Signal (단자 3, 4)은 24VDC를 출력하여 알람을 발생시킵니다. 연기가 소멸되더라도 알람 상태는 유지되며, Reset 버튼을 눌러야만 알람이 복구되고 초기 상태로 돌아옵니다.

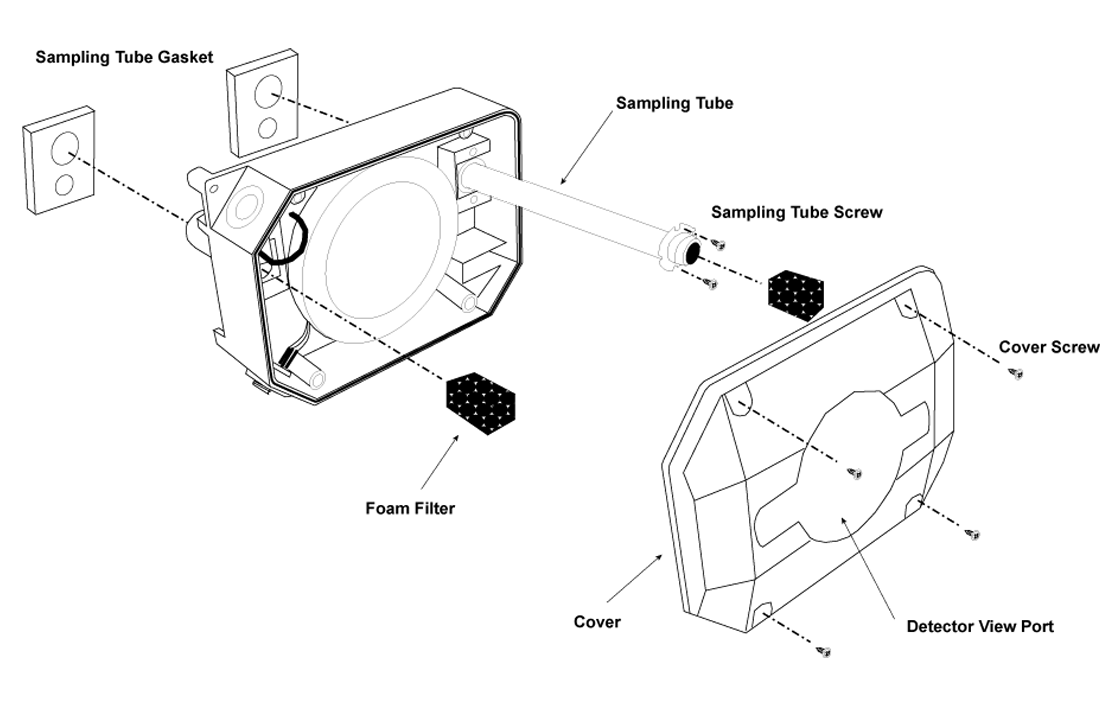

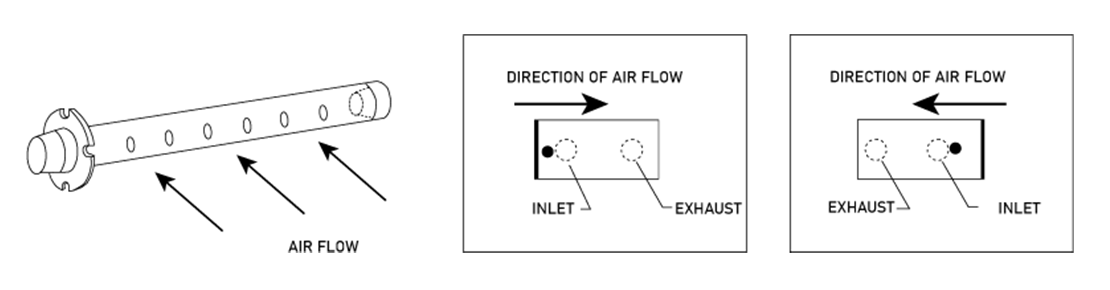

사용 전, 그림을 참조하여 제품의 사용 설명서를 꼼꼼히 읽고, 잘 보관하십시오. 기기를 전원에 연결하기 전에 표기된 전압과 일치하는지 확인하십시오. DUCT에 설치 시 기기가 흔들리지 않게 고정하십시오. 샘플링 튜브 설치 시, 공기 흐름 방향에 주의해야 합니다. DUCT 내 분진이 완전히 제거된 후, 감지기 분진 커버를 제거하십시오.
